粘彈體防腐膠帶在海底管道防腐中的保護(hù)

　　海底管道作為海洋油氣資源輸送的“生命線(xiàn)”，長(zhǎng)期承受高壓、強(qiáng)腐蝕、深海高壓、生物附著等多重挑戰(zhàn)。傳統(tǒng)防腐技術(shù)如3PE涂層、環(huán)氧玻璃鋼等，在復(fù)雜深海環(huán)境中易出現(xiàn)剝離、機(jī)械損傷、水汽滲透等問(wèn)題，導(dǎo)致管道壽命縮短甚至泄漏事故。粘彈體防腐膠帶憑借其獨(dú)特的冷流自修復(fù)特性、寬溫域適應(yīng)性及施工便捷性，成為海底管道防腐領(lǐng)域的技術(shù)突破點(diǎn)。
　　一、海底管道防腐的核心挑戰(zhàn)與現(xiàn)有技術(shù)局限
　　1.深海環(huán)境的復(fù)合腐蝕威脅
　　海底管道需同時(shí)應(yīng)對(duì)海水鹽霧腐蝕、微生物腐蝕、機(jī)械應(yīng)力及溫差變化。
　　2.傳統(tǒng)防腐技術(shù)的性能瓶頸
　　熱收縮套：在長(zhǎng)三角地區(qū)地下水位較高的環(huán)境中，熱收縮套易因土壤擠壓脫殼，導(dǎo)致防腐失效。
　　環(huán)氧涂層：需嚴(yán)格噴砂處理至Sa2.5級(jí)，施工成本高且對(duì)異形件覆蓋性差。

　　保護(hù)：需定期監(jiān)測(cè)電位，且難以覆蓋管道內(nèi)壁及微小缺陷區(qū)域。

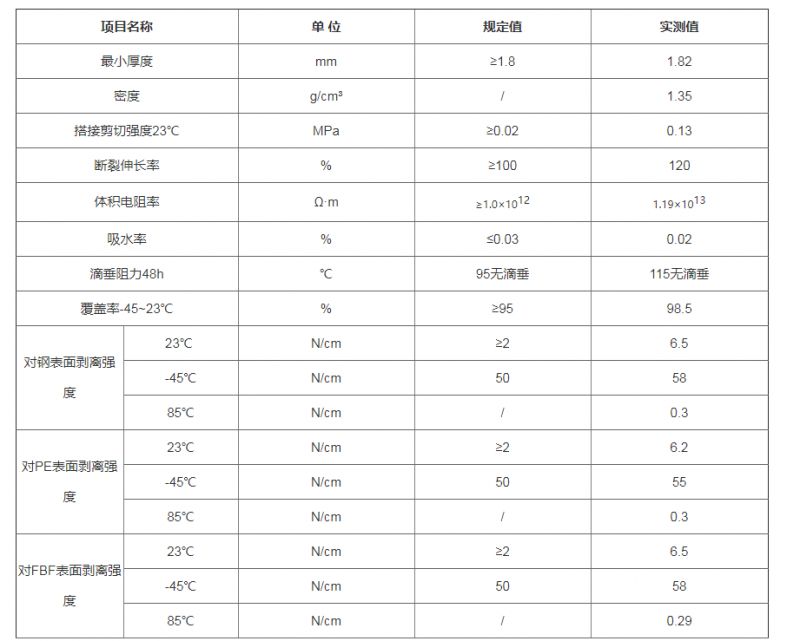

　　二、粘彈體防腐膠帶的技術(shù)優(yōu)勢(shì)與防腐機(jī)理
　　1.冷流自修復(fù)
　　粘彈體防腐膠帶采用不固化的粘彈性聚合物基材，在30℃至130℃寬溫域內(nèi)保持流動(dòng)狀態(tài)。當(dāng)管道表面出現(xiàn)微裂紋或涂層損傷時(shí)，膠帶分子鏈通過(guò)冷流遷移自動(dòng)填充缺陷，形成“動(dòng)態(tài)密封層”。實(shí)驗(yàn)室測(cè)試顯示，其膠層滲透率恒低于0.03%，可阻斷水氧滲透。
　　2.剝離與耐化學(xué)腐蝕
　　粘彈體防腐膠帶通過(guò)ISO 12944標(biāo)準(zhǔn)C5M鹽霧測(cè)試，粘彈體膠帶在65℃、-1.5V電位條件下30天無(wú)剝離，剝離性能遠(yuǎn)超環(huán)氧涂層。其耐化學(xué)介質(zhì)浸泡性能優(yōu)異：10%氫氧化鈉溶液浸泡90天后體積電阻率仍達(dá)1×10Ω·m，可有效抵御海底管道輸送的含硫原油、高鹽海水等腐蝕性介質(zhì)。
　　3.寬溫域適應(yīng)性與長(zhǎng)效性

　　粘彈體防腐膠帶適用溫度范圍為-30℃至130℃，覆蓋海域至熱帶海域的環(huán)境。其30年壽命模型預(yù)測(cè)成本僅為傳統(tǒng)方案的60%，全周期免維護(hù)特性顯著降低運(yùn)營(yíng)成本。

　　三、海底管道防腐中的典型應(yīng)用場(chǎng)景
　　1.管道接頭與異形件防腐
　　海底管道的彎頭、三通、法蘭等異形件是防腐薄弱環(huán)節(jié)。粘彈體防腐膠帶可手工塑形填充復(fù)雜結(jié)構(gòu)，無(wú)需底漆即可實(shí)現(xiàn)高初粘性。
　　粘彈體防腐膠帶以其獨(dú)特的冷流自修復(fù)特性、寬溫域適應(yīng)性及施工便捷性，為海底管道防腐提供了有效、可靠的解決方案。從渤海灣到南海深海，從熱帶海域，其技術(shù)價(jià)值已在全球范圍內(nèi)得到驗(yàn)證。
